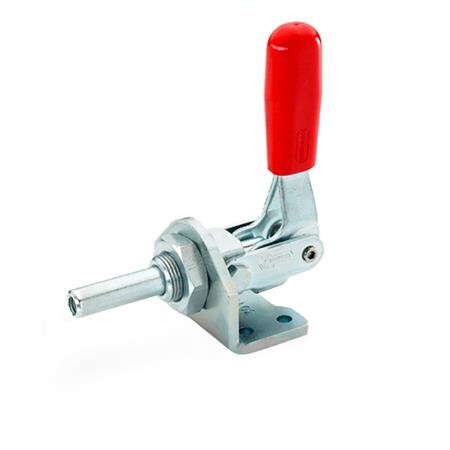

Schubstangen-Spanner Druck/Zug
GN 843.1-340-ASW mit BefestigungswinkelST - Stahl
Artikelnummer: 1214186Lieferantennummer: 843.1-340-ASWZolltarifnummer: 82057000EAN: 4045525069800
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
Schubstangenspanner GN 843.1 können über einen Befestigungswinkel (Form ASW) oder "direkt" montiert werden. Die stirnseitige Befestigungsmöglichkeit mit einem Außengewinde gestattet es, den Spannhebel in die günstigste Spannposition zu drehen.
Spezifikationen
FH Haltekraft
7000 N
FH in N Haltekraft
7000
Form
ASW - mit Befestigungswinkel
Gewicht
1.000 kg
Größe
340
RoHS
Ja
Werkstoff
ST - Stahl
a
48
b1
75
b2
47.6
d1
16
d2
M 10
d3
M 24 x 2
d4
8.5
h1
146
h1 ≈
146
h2
70
h3
30
l1
173
l1 ≈
173
l2
162
l2 ≈
162
l3
85
l3 ≈
85
l4
68
l4 ≈
68
l5
59
m1
55
m2
19
m3
25
s
5
t
18
w Hub
66
