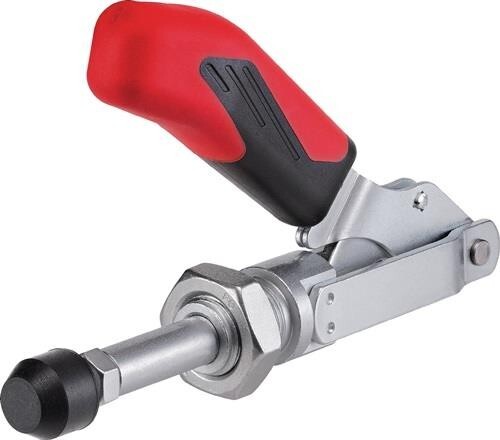

Schubstangenspanner
Gr.1, ohne Winkelfuß AMF 6840Artikelnummer: 1021337Lieferantennummer: 93914EAN: 4020772093914
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Weitere technische Eigenschaften: · A: 8mm · L2: 16mm · M2: M12x1,5mm · HW min.: 12mm · L1: 91mm · HW max.: 20mm · H1: 45,5mm · F1: 1kN · B max.: 37,5mm · F2: 1kN · B min.: 17,5mm · L3: 74mm · E: 20mm · N: 18mm
Spezifikationen
Andrückschraube
M4 x 20
Größe
1
Haltekraft F1
1 kN
Haltekraft F2
1 kN
Hub
20 mm
Höhe gespannt
45,5 mm
Länge gespannt
91 mm
