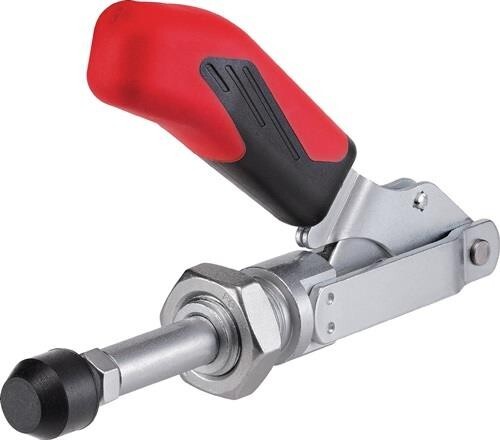

Schubstangenspanner
Gr.5, ohne Winkelfuß AMF 6840Artikelnummer: 1021343Lieferantennummer: 93955EAN: 4020772093952
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
ohne Winkelfuß · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · lange Schubstangenführung mit Befestigungsgewinde und Mutter · Weitere technische Eigenschaften: · A: 16mm · L2: 25mm · M2: M24x1,5mm · HW min.: 30mm · L1: 171,5mm · HW max.: 50mm · H1: 99mm · F1: 4,5kN · B max.: 66,5mm · F2: 4,5kN · B min.: 26,5mm · L3: 158mm · E: 50mm · N: 34,5mm
Spezifikationen
Andrückschraube
M12 x 50
Größe
5
Haltekraft F1
4,5 kN
Haltekraft F2
4,5 kN
Hub
40 mm
Höhe gespannt
99 mm
Länge gespannt
171,5 mm
