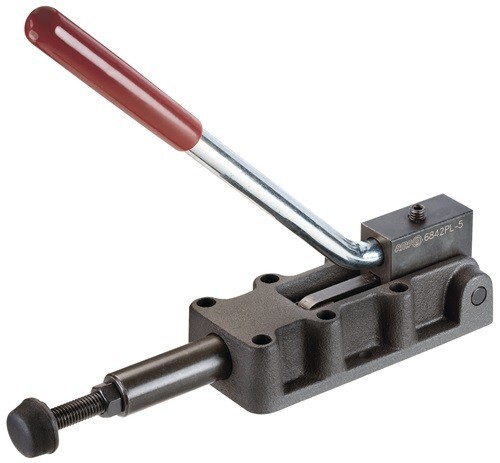

Schubstangenspanner, schwer
Gr.5, umsteckbarem Handhebel AMF 6824PLArtikelnummer: 1293437Lieferantennummer: 92643EAN: 4020772092641
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
schwer · mit umsteckbarem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss · Weitere technische Eigenschaften: · A: 20mm · D: 8,5mm · L2: 279mm · G: 41mm · L1: 197mm · Ausstattung: umsteckbarer Handhebel · H1: 178,5mm · F1: 12kN · H2: 290,5mm · L: 35mm · Bohrungs-Ø: 8,5 mm · F2: 12kN · F: 137mm · B: 63mm · Eigenschaft: schwer · K: 8mm · E: 50mm · M: 41mm · H: 18mm · N: 58mm
Spezifikationen
Andrückschraube
M10 x 50
Größe
5
Haltekraft F1
12 kN
Haltekraft F2
12 kN
Hub
50 mm
Höhe gespannt
178,5 mm
Höhe geöffnet
290,5 mm
Länge gespannt
197 mm
Spannhöhe
18 mm
