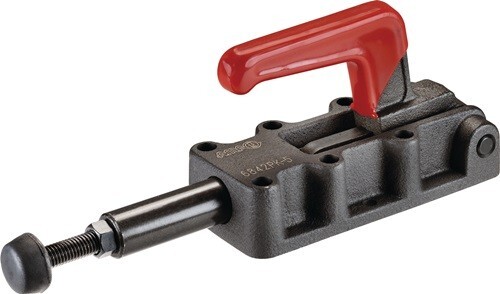

Schubstangenspanner, schwer
Gr.7, mit massivem Handhebel AMF 6842PKArtikelnummer: 1021347Lieferantennummer: 92585Zolltarifnummer: 84662020EAN: 4020772092580
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
schwer · mit massivem Handhebel · Druck- und Zugspanner · (Schubstange und Handhebel gleichlaufend) · mit langer Schubstangenführung · Grundkörper aus Temperguss, brüniert · gehärtete Bolzen · Hebelteile und Schubstange aus Vergütungsstahl, brüniert · Handgriff aus rotem, ölbeständigem Kunststoff · komplett mit vergüteter, verzinkter Andrückschraube Weitere technische Eigenschaften: · F: 198mm · L: 45mm · K: 12mm · D: 10,5mm · F1: 25kN · G: 54mm · L2: 183,5mm · Ausstattung: massiver Handhebel · L1: 151,5mm · F2: 25kN · B: 114mm · Bohrungs-Ø: 10,5 mm · H: 22mm · N: 84mm · Eigenschaft: schwer · E: 50mm · M: 45mm · A: 25mm · H2: 196mm · H1: 93,5mm
Spezifikationen
Andrückschraube
M12 x 50
Größe
7
Haltekraft F1
25 kN
Haltekraft F2
25 kN
Hub
75 mm
Höhe gespannt
93,5 mm
Höhe geöffnet
196 mm
Länge gespannt
151,5 mm
Spannhöhe
22 mm
