Schwenkspanner, pneumatisch
GN 875-63-20-L-ACAL - Aluminium
Artikelnummer: 1397623Lieferantennummer: 875-63-20-L-ACZolltarifnummer: 84679200EAN: 4045525525900
Ausgabe:
1 StückPaketfähig
Artikel in 4 Varianten erhältlich:
Login
Beschreibung
Schwenkspanner GN 875 werden dann eingesetzt, wenn die Spannstelle zum Einlegen und Entnehmen des Werkstückes nach oben hin frei zugänglich sein muss. Beim Spannvorgang erfolgt zuerst eine 90°-Schwenk-Hub-Bewegung nach unten, anschließend folgt der lineare Spannhub. Die Werkstückspannung darf nur innerhalb des Spannhubes erfolgen. Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspanner beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden. Die Schwenkspanner sind mit einem Magnetring-Kolben ausgestattet und so für eine Endlagenabfrage per Sensor vorgerüstet.
Spezifikationen
FS Spannkraft bei 6 bar
1100 N
FS in N Spannkraft bei 6 bar
1100
Form
AC - Spannarm mit Langloch, mit 2 Flankenscheiben und Andrückschraube GN 708.1
Gewicht
2.408 kg
Gewinde
M 10
Größe
63
Hub
30
Kennzeichen
L - linksschwenkend
RoHS
Ja
Werkstoff
AL - Aluminium

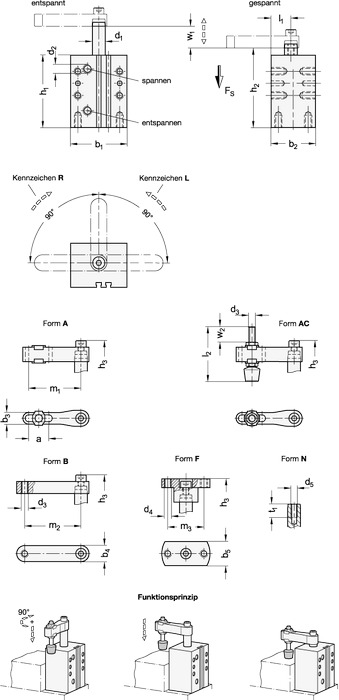

a
30
b1
100
b2
80
b3
17.5
b4
25
d1
20
d2 Druckluftanschlüsse
G 1/8
d6
M 10
d8
8
h1
100
h2 gespannt
105
h2 ≈gespannt
105
h3 entspannt Form A, AC
170
h3 ≈entspannt Form A, AC
170
l1
38
l2
77
l3
30
l4
30
l5
40
l6
60
m1
85
m4
80
m5
53
m6
40
m7
60
max. Anzugsdrehmoment des Spannarms
35 Nm
max. Anzugsdrehmoment des Spannarms in Nm
35
t2
20
t3
20
t4
15
t5
7.5
t5 ≈
7.5
w1 Spannhub
15
w1Spann-hub
15
w2
19
