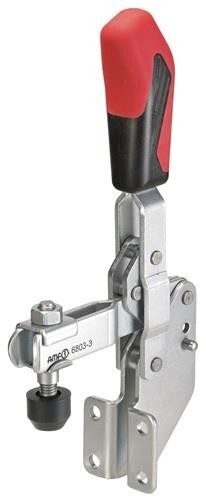

Senkrechtspanner
Gr.1, verzinkt, Haltearm offen mit Winkelfuß, AMF 6803Artikelnummer: 1021348Lieferantennummer: 90316EAN: 4020772090319
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit Winkelfuß · Weitere technische Eigenschaften: · C: 14mm · D: 4,5mm · a: 98° · L1: 61mm · F1: 0,8kN · O: 5mm · a*: - · F: 7mm · P: 30mm · K: 10mm · A: 5mm · H1: 125mm · Bohrungs-Ø: 4,5 mm · I: 10mm · F2: 1,1kN · B: 34,5mm · E: 18mm · M: 20mm · H: 45mm · N: 30mm · Spannweite: 18 mm
Spezifikationen
Andrückschraube
M5 x 30
Bauart
Winkelfuß
Fußgröße
30 x 30 mm
Größe
1
Haltekraft F1
0,8 kN
Haltekraft F2
1,1 kN
Höhe gespannt
125 mm
Länge geöffnet
61 mm
Spannhöhe
45 mm
