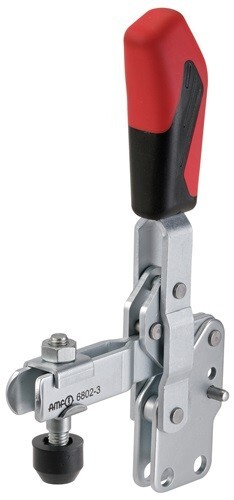

Senkrechtspanner
Gr.1, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6802Artikelnummer: 1251987Lieferantennummer: 90217EAN: 4020772090210
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · A: 5mm · C: 16mm · a: 95° · D: 4,5mm · L1: 61mm · H1: 109mm · F1: 0,6kN · O: 5mm · L: -mm · Bohrungs-Ø: 4,5 mm · a: - · F2: 1,1kN · I: 10mm · F: 6mm · B: 39mm · P: 27mm · K: 5,5mm · E: 18mm · H: 29mm · Spannweite: 18 mm
Spezifikationen
Andrückschraube
M5 x 30
Bauart
senkrechter Fuß
Fußgröße
27 mm
Größe
1
Haltekraft F1
0,6 kN
Haltekraft F2
1,1 kN
Höhe gespannt
109 mm
Länge geöffnet
61 mm
Spannhöhe
29 mm
