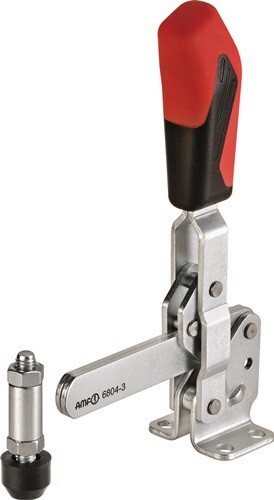

Senkrechtspanner
Gr.4, verzinkt, Haltearm massiv waagrechtem Fuß, AMF 6804Artikelnummer: 1604737Lieferantennummer: 90449Zolltarifnummer: 84662020EAN: 4020772090449
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
mit waagrechtem Fuß (Haltearm massiv) Weitere technische Eigenschaften: · F: 17mm · a*: 60° · P: 53mm · L: -mm · K: 13mm · C: 32mm · D: 8,6mm · a: 105° · F1: 2kN · L2: 129,5mm · HW min.: -8mm · L1: 141,5mm · I: 20mm · F2: 3kN · B: 101mm · M1: -mm · Bohrungs-Ø: 8,6 mm · H: 42,5mm · N: 64mm · E: 61mm · M: 45mm · A: 8mm · H1: 221mm · HW max.: 21mm · Spannweite: 61 mm
Spezifikationen
Andrückschraube
M8 x 65
Bauart
waagrechter Fuß
Fußgröße
64 x 53 mm
Größe
4
Haltekraft F1
2 kN
Haltekraft F2
3 kN
Höhe gespannt
221 mm
Länge geöffnet
141,5 x 129,5 mm
Spannhöhe
42,5 mm
