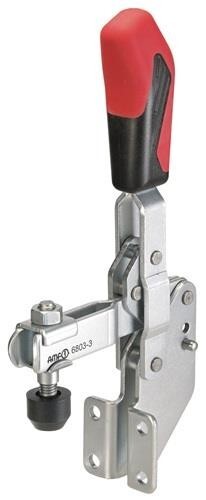

Senkrechtspanner
Gr.4, verzinkt, Haltearm offen mit Winkelfuß, AMF 6803Artikelnummer: 1021361Lieferantennummer: 90340EAN: 4020772090340
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit Winkelfuß · Weitere technische Eigenschaften: · C: 32mm · D: 8,5mm · a: 105° · L1: 141mm · F1: 2kN · O: 8mm · a*: 60° · F: 11mm · P: 96mm · K: 54mm · A: 10mm · H1: 280mm · Bohrungs-Ø: 8,5 mm · I: 20mm · F2: 3kN · B: 84mm · E: 54mm · M: 32mm · H: 102mm · N: 52mm · Spannweite: 54 mm
Spezifikationen
Andrückschraube
M8 x 65
Bauart
Winkelfuß
Fußgröße
52 x 96 mm
Größe
4
Haltekraft F1
2 kN
Haltekraft F2
3 kN
Höhe gespannt
280 mm
Länge geöffnet
141 mm
Spannhöhe
102 mm
