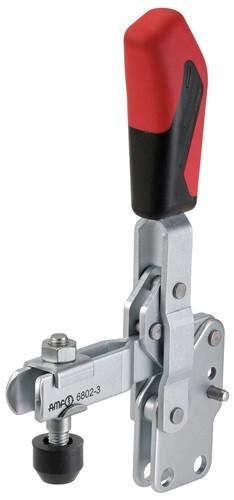

Senkrechtspanner
Gr.4, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6802Artikelnummer: 1021352Lieferantennummer: 90241EAN: 4020772090241
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · A: 10mm · C: 32mm · D: 8,6mm · a: 105° · L1: 141mm · H1: 244mm · F1: 1,7kN · L: -mm · O: 8mm · Bohrungs-Ø: 8,6 mm · a: 60° · I: 20mm · F2: 3kN · F: 16mm · B: 101mm · P: 53mm · K: 13mm · E: 54mm · H: 65mm · Spannweite: 54 mm
Spezifikationen
Andrückschraube
M8x 65
Bauart
senkrechter Fuß
Fußgröße
53 mm
Größe
4
Haltekraft F1
1,7 kN
Haltekraft F2
3 kN
Höhe gespannt
244 mm
Länge geöffnet
141 mm
Spannhöhe
65 mm
