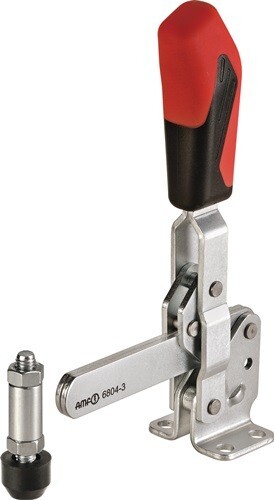

Senkrechtspanner
Gr.5, verzinkt, Haltearm massiv waagrechtem Fuß, AMF 6804Artikelnummer: 1604738Lieferantennummer: 90456Zolltarifnummer: 84662020EAN: 4020772090456
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
mit waagrechtem Fuß (Haltearm massiv) Weitere technische Eigenschaften: · F: 30,5mm · a*: 60° · P: 65mm · L: 26,5-31,5mm · K: 9,5mm · C: 45mm · D: 8,5mm · a: 115° · F1: 3kN · L2: 184mm · HW min.: -6mm · L1: 196,5mm · I: 25mm · F2: 5kN · B: 141mm · M1: 45mm · Bohrungs-Ø: 8,5 mm · H: 55,5mm · N: 70mm · E: 88mm · M: 45-50mm · A: 10mm · H1: 281mm · HW max.: 25,5mm · Spannweite: 88 mm
Spezifikationen
Andrückschraube
M12 x 80
Bauart
waagrechter Fuß
Fußgröße
70 x 65 mm
Größe
5
Haltekraft F1
3 kN
Haltekraft F2
5 kN
Höhe gespannt
281 mm
Länge geöffnet
196,5 x 184 mm
Spannhöhe
55,5 mm
