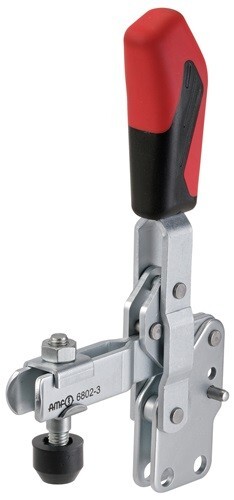

Senkrechtspanner
Gr.5, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6802Artikelnummer: 1021353Lieferantennummer: 90258Zolltarifnummer: 84662020EAN: 4020772090258
Ausgabe:
1 StückPaketfähig
Nettopreis: Preis auf Anfrage
Login
Beschreibung
mit senkrechtem Fuß Weitere technische Eigenschaften: · F: 35mm · a*: 60° · P: 65mm · L: 26,5-31,5mm · O: 10mm · K: 9,5mm · C: 45mm · D: 8,5mm · a: 115° · F1: 3kN · L1: 195mm · I: 25mm · F2: 5kN · B: 140mm · Bohrungs-Ø: 8,5 mm · H: 77mm · E: 72mm · A: 14mm · H1: 301mm · Spannweite: 72 mm
Spezifikationen
Andrückschraube
M12 x 80
Bauart
senkrechter Fuß
Fußgröße
65 mm
Größe
5
Haltekraft F1
3 kN
Haltekraft F2
5 kN
Höhe gespannt
301 mm
Länge geöffnet
195 mm
Spannhöhe
77 mm
