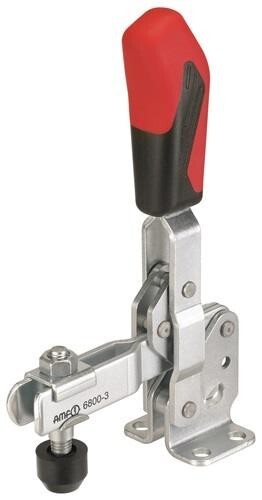

Senkrechtspanner
Gr.6, verzinkt, Haltearm offen waagrechtem Fuß, AMF 6800Artikelnummer: 1021354Lieferantennummer: 90068EAN: 4020772090067
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · Weitere technische Eigenschaften: · C: 50,5mm · D: 13mm · a: 140° · L2: 206mm · HW min.: -2,5mm · L1: 231mm · F1: 3,4kN · L: -mm · a*: 60° · F: 28mm · P: 90mm · K: 24,5mm · A: 14mm · HW max.: 55mm · H1: 333mm · M1: - · Bohrungs-Ø: 13 mm · I: 30mm · F2: 5,5kN · B: 165,5mm · E: 89mm · M: 67,5-72,5mm · H: 81mm · N: 100mm · Spannweite: 89 mm
Spezifikationen
Andrückschraube
M12 x 110
Bauart
waagrechter Fuß
Fußgröße
100 x 90 mm
Größe
6
Haltekraft F1
3,4 kN
Haltekraft F2
5,5 kN
Höhe gespannt
333 mm
Länge geöffnet
231 x 206 mm
Spannhöhe
81 mm
