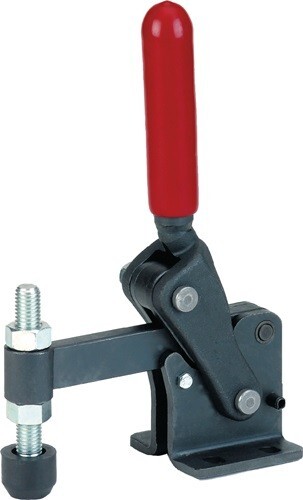

Senkrechtspanner, schwer
Gr.4, mit waagrechtem Fuß AMF 6811PArtikelnummer: 1021362Lieferantennummer: 90878Zolltarifnummer: 84662020EAN: 4020772090876
Ausgabe:
1 StückPaketfähig
Nettopreis: Preis auf Anfrage
Login
Beschreibung
schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 75mm · a*: 120° · P: 60mm · K: 15mm · C: 30mm · D: 8,5mm · F1: 5kN · L2: 160mm · HW min.: -19mm · L1: 146mm · I: 24mm · B: 100mm · Bohrungs-Ø: 8,5 mm · H: 44mm · N: 65mm · Eigenschaft: schwer · M: 45mm · A: 12,2mm · H1: 216mm · HW max.: 14mm · Spannweite:
Spezifikationen
Andrückschraube
M12 x 80
Bauart
waagrechter Fuß
Fußgröße
65 x 60 mm
Größe
4
Haltekraft F1
5 kN
Höhe gespannt
216 mm
Länge geöffnet
146 x 160 mm
Spannhöhe
44 mm
