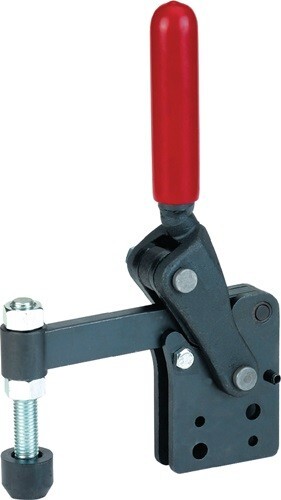

Senkrechtspanner, schwer
Gr.4, senkrechter Fuß mit Anschraublöcher, AMF 6812PArtikelnummer: 1021365Lieferantennummer: 90902EAN: 4020772090906
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert · Weitere technische Eigenschaften: · A: 12,2mm · C: 30mm · D: 8,5mm · L2: 161mm · HW min.: -1mm · L1: 146mm · HW max.: 35mm · H1: 233mm · F1: 10kN · H2: 10mm · O: 10mm · Bohrungs-Ø: 8,5 mm · a: 120° · I: 24mm · F: 75mm · B: 101mm · P: 60mm · Eigenschaft: schwer · K: 15mm · H: 62mm · H3: 25mm · N: 52mm · D1: 5,7mm · Spannweite:
Spezifikationen
Andrückschraube
M12 x 80
Bauart
senkrechter Fuß
Fußgröße
52 x 60 mm
Größe
4
Haltekraft F1
10 kN
Höhe gespannt
233 mm
Länge geöffnet
146 x 161 mm
Spannhöhe
62 mm
