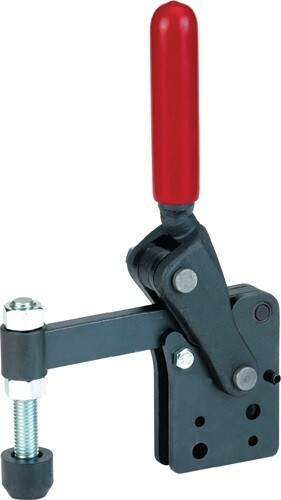

Senkrechtspanner, schwer
Gr.6, senkrechter Fuß mit Anschraublöcher, AMF 6812PArtikelnummer: 1604724Lieferantennummer: 90910Zolltarifnummer: 84662020EAN: 4020772090913
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
schwer · mit senkrechtem Fuß und Anschraublöchern · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften: · F: 95mm · a*: 120° · P: 75mm · O: 12mm · K: 15mm · C: 45mm · D: 10,5mm · F1: 12kN · L2: 189mm · HW min.: 0mm · L1: 181mm · I: 30mm · B: 121mm · Bohrungs-Ø: 10,5 mm · H3: 35mm · H: 87,5mm · N: 60mm · Eigenschaft: schwer · A: 12,2mm · H2: 15mm · H1: 289mm · HW max.: 58mm · D1: 7,7mm · Spannweite:
Spezifikationen
Andrückschraube
M12 x 110
Bauart
senkrechter Fuß
Fußgröße
60 x 75 mm
Größe
6
Haltekraft F1
12 kN
Höhe gespannt
289 mm
Länge geöffnet
181 x 189 mm
Spannhöhe
87,5 mm
