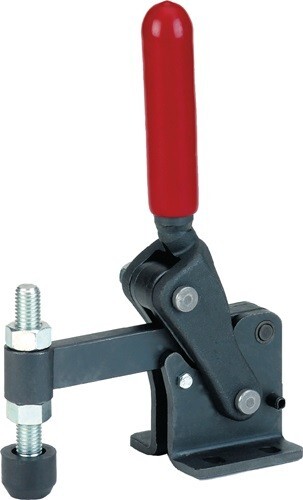

Senkrechtspanner, schwer
Gr.8, mit waagrechtem Fuß AMF 6811PArtikelnummer: 1021364Lieferantennummer: 90894EAN: 4020772090890
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
schwer · mit waagrechtem Fuß · geriebene und einsatzgehärtete Lagerbuchsen · gehärtete, geschliffene und dauerhaft gefettete Bolzen · Klemmmutter am Hebelarm für einstellbare Gängigkeit · Werkstoff: Stahl, brüniert · Hebelarm aus Stahlguss, brüniert · Weitere technische Eigenschaften: · A: 12,2mm · C: 55mm · D: 12,5mm · L2: 203mm · HW min.: -10mm · HW max.: 41mm · L1: 226mm · H1: 303mm · F1: 12kN · Bohrungs-Ø: 12,5 mm · a: 120° · I: 36mm · F: 120mm · B: 151mm · P: 95mm · Eigenschaft: schwer · K: 20mm · M: 75mm · H: 71mm · N: 108mm · Spannweite:
Spezifikationen
Andrückschraube
M12 x 110
Bauart
waagrechter Fuß
Fußgröße
108 x 95 mm
Größe
8
Haltekraft F1
12 kN
Höhe gespannt
303 mm
Länge geöffnet
226 x 203 mm
Spannhöhe
71 mm
