Beschreibung

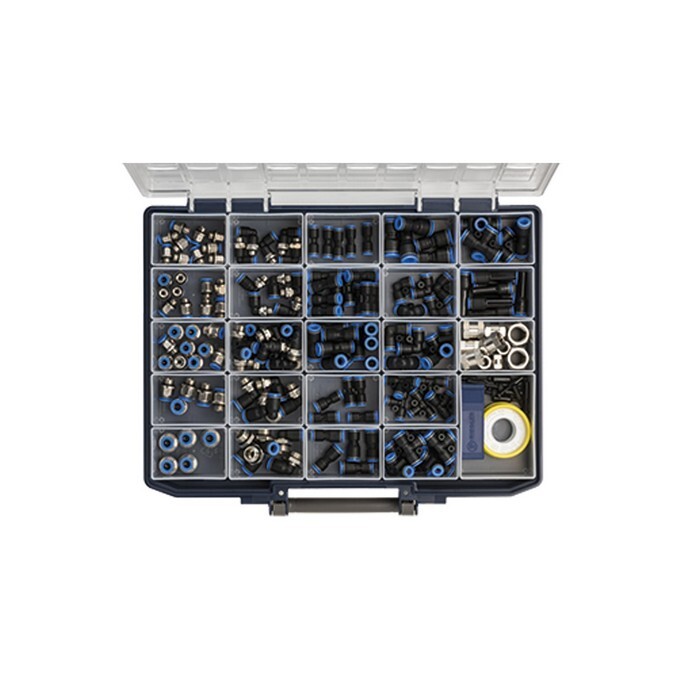

Sortimentsbox Schnellsteckverbindungen »Blaue Serie«. Handliche, robuste und qualitativ hochwertige Kunststoff-Sortimentsbox mit den gängigsten Teilen unserer Schnellsteckverbindungen »Blaue Serie«. Insgesamt 31 verschiedene Sorten von Kleinteilen sind in 24 Kunststoffboxen übersichtlich präsentiert. Die Einsätze können herausgenommen und in der Box selbst individuell platziert werden. Alle Einsätze sind mit den Artikelnummern der beinhalteten Teile beschriftet. Bestückung: 40 gerade Steckverschraubungen G 1/8-4, G 1/8-6, G 1/4-6, G 1/4-8, G 3/8-8 30 drehbare L-Steckverschraubungen G 1/8-4, G 1/8-6, G 1/4-6, G 1/4-8, G 3/8-8 25 gerade Steckverbindungen 4, 6, 8 mm 15 gerade Steckverbindungen, reduzierend 6/4, 8/6, 10/8 10 L-Steckverbindungen 6, 8 mm 20 T-Verbinder 4, 6, 8 mm 9 gerade Steckverbindungen mit Stecknippel, reduzierend 6/8, 6/10, 8/10 10 Verschlussstecker 6, 8 mm 10 Muffen G 1/8, G 1/4, G 3/8 1 PTFE-Dichtband 1 Schlauchabschneider
Spezifikationen
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
