Spannarm mit Gewindebohrung GN 875.3-AL-12-48-HE

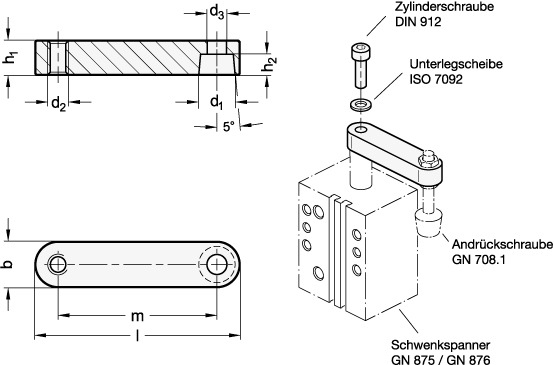

Spannarme mit Gewindebohrung GN 875.3 sind als Zubehör für Schwenkspanner GN 875 / GN 876 ausgelegt. Das Gewinde kann eine anwendungsspezifische Andrückschraube aufnehmen. Die Winkellage des Spannarms kann bei der Montage auf den Schwenkspanner beliebig festgelegt werden. Beim Anziehen der Schraube darf die Kolbenstange kein Drehmoment erfahren, deshalb muss der Spannarm gegen Verdrehung gegengehalten werden. Im Lieferumfang sind eine Zylinderschraube DIN 912 und eine Unterlegscheibe ISO 7092 zur Befestigung am Schwenkspanner enthalten.
