Spannhebel verstellbar

GN 212.3-21-M8-12-E schräg, AG
Artikelnummer: 1190851Lieferantennummer: 212.3-21-M8-12-EEAN: 4045525089631

Ausgabe: ​​ 1 StückPaketfähig
Artikel in 124 Varianten erhältlich:
kurzfristig beschaffbar

Beschreibung
Verstellbare Spannhebel GN 212.3 sind dann einzusetzen, wenn der Spannbereich begrenzt oder eine bestimmte Spannstellung erwünscht ist. Der Einsatz ist mit der Nabe durch eine Kerbverzahnung lösbar verbunden. Durch Anheben (Ziehen) der Hebelnabe wird die Kerbverzahnung frei, und der Hebel kann in die günstigste Spannposition geschwenkt werden. Beim ,,Loslassen’’ rastet die Nabe selbsttätig wieder ein.

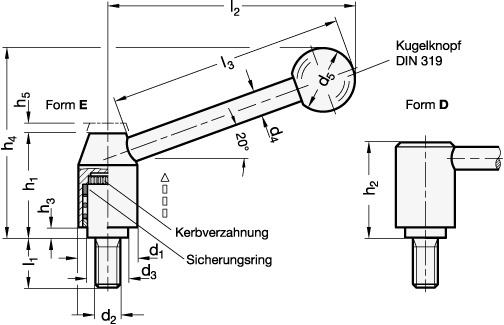

Spezifikationen
Anschlussgewinde d2
M 8
Durchmesser d1
21
Form
E - Hebel schräg
Gewicht
0.100 kg
Gewindelänge l1
12
Griffkoerpermaterial
ST - Stahl
RoHS
Ja
Verstellbar
True
d3
13.5
d4
8
d5
20
h1
33.5
h3
1
h4Form E
59
h5 Rastweg
4
l2Form E
75
l3
70
