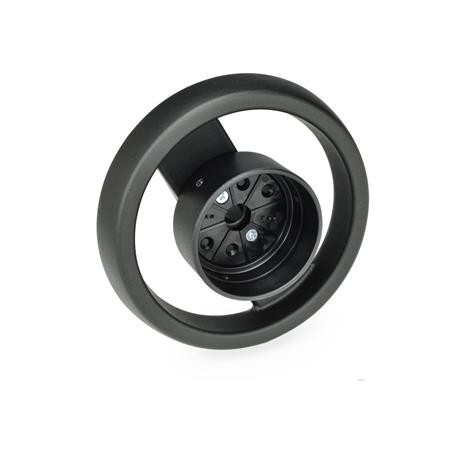

Speichenhandrad für Stellungsanzeiger
GN 522.8-160-B14-A Elesa CE.33111PP - Kunststoff
Artikelnummer: 1204804Lieferantennummer: 522.8-160-B14-AEAN: 4045525275362
Ausgabe:
1 StückPaketfähig
Artikel in 12 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Handräder GN 522.8 entsprechen Speichenhandrädern GN 522, sie sind jedoch mit einem Gehäuse zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3 versehen und haben zur Befestigung auf der Welle serienmäßig eine Druckschraube. Bei großen Verstellmomenten kann die Bohrung zusätzlich mit einer Nabennut versehen werden. Elegantes Design unter Berücksichtigung ergonomischer Anforderungen ist bei diesen Handrädern verwirklicht.
Spezifikationen
Außendurchmesser d1
160
Bohrungsdurchmesser d2
14
Bohrungskennzeichen
B - ohne Nabennut
Bohrungskennzeichnung
B - ohne Nabennut
Form
A - ohne Griff
GN 000.3 Größe
60
Gewicht
0.340 kg
RoHS
Ja
Werkstoff
PP - Kunststoff
b
25
d3
26
d4
40
d5
76
für Stellungsanzeiger GN 000.8 Größe
60
für Stellungsanzeiger GN 000.8Größe
60
l1
27
l2
51
l3
12
l4
80
r
65
Ø Zylindergriff
24
ØZylindergriff
24
