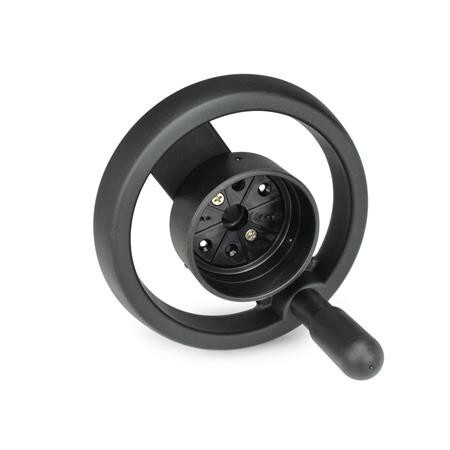

Speichenhandrad für Stellungsanzeiger
GN 522.8-200-K16-D Elesa, PP schwarzPP - Kunststoff
Artikelnummer: 1204809Lieferantennummer: 522.8-200-K16-DZolltarifnummer: 84879090EAN: 4045525275430
Ausgabe:
1 StückPaketfähig
Artikel in 12 Varianten erhältlich:
Login
Beschreibung
Handräder GN 522.8 entsprechen Speichenhandrädern GN 522, sie sind jedoch mit einem Gehäuse zur Aufnahme von Stellungsanzeigern GN 000.8 / GN 000.3 versehen und haben zur Befestigung auf der Welle serienmäßig eine Druckschraube. Bei großen Verstellmomenten kann die Bohrung zusätzlich mit einer Nabennut versehen werden. Elegantes Design unter Berücksichtigung ergonomischer Anforderungen ist bei diesen Handrädern verwirklicht.
Spezifikationen
Außendurchmesser d1
200
Bohrungsdurchmesser d2
16
Bohrungskennzeichen
K - mit Nabennut DIN 6885-1 P9
Bohrungskennzeichnung
K - mit Nabennut DIN 6885-1 P9
Form
D - mit drehbarem Griff
GN 000.3 Größe
60
Gewicht
0.600 kg
RoHS
Ja
Werkstoff
PP - Kunststoff
b
28
d3
30
d4
50
d5
76
für Stellungsanzeiger GN 000.8 Größe
60
für Stellungsanzeiger GN 000.8Größe
60
l1
34
l2
61
l3
12
l4
80
r
84
Ø Zylindergriff
24
ØZylindergriff
24
