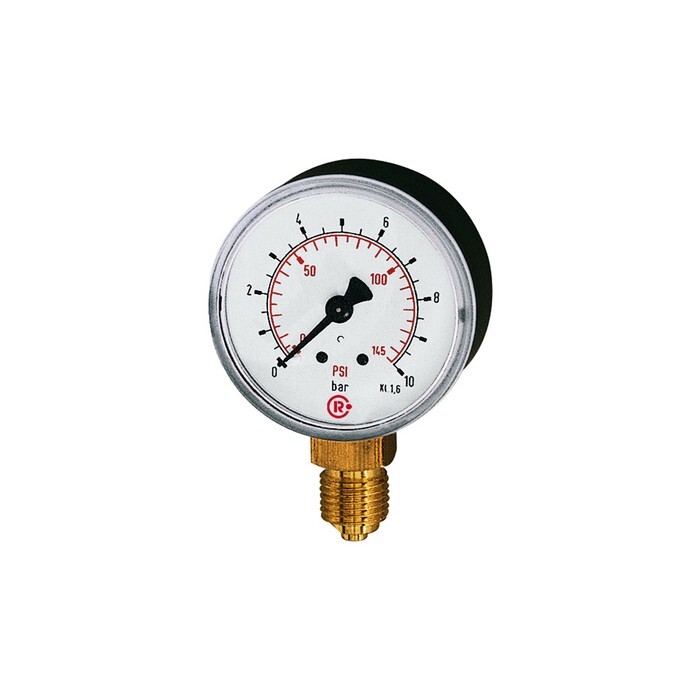

Standard-Manometer
AG 1/8", 0-10 bar/145 psi, D 40 mm Kunststoff, Anschluss untenArtikelnummer: 1116636Lieferantennummer: 110.35-KDEAN: 4047322015103
Ausgabe:
1 StückPaketfähig
Artikel in 18 Varianten erhältlich:
Login
Beschreibung
Standardmano., Kunststoffgeh., Doppelskala bar/psi, Anschluss radial unten, G 1/8, Gütekl. 1,6, Messber. 0-10,0 bar/145 psi, Ø 40. Rohrfedermanometer in Standardausführung. Geeignet für gasförmige, flüssige, nicht hochviskose und nicht kristallisierende Messstoffe, die Kupferlegierungen nicht angreifen.
Spezifikationen
Anschlusslage
radial unten
Connection
G 1/8
Durchmesser
40 mm
Gehäuse
Kunststoff
Gewinde
G 1/8 AG
Güteklasse
1,6
Material process connection
Copper alloy
Mediumstemperatur max.
60 °C
Mediumstemperatur min.
-20 °C
Messbereich max. bar
10 bar
Messbereich max. psi
145
Messbereich min. bar
0 bar
Messbereich min. psi
0
Messglied
Kupferlegierung
Riegler article number
101655
Sichtscheibe
Kunststoff
Skalenteilungswert im bar-Bereich
0,5 bar
Type
111.10
Umgebungstemperatur max.
60 °C
Umgebungstemperatur min.
-20 °C
Zeigerwerk
Kupferlegierung
