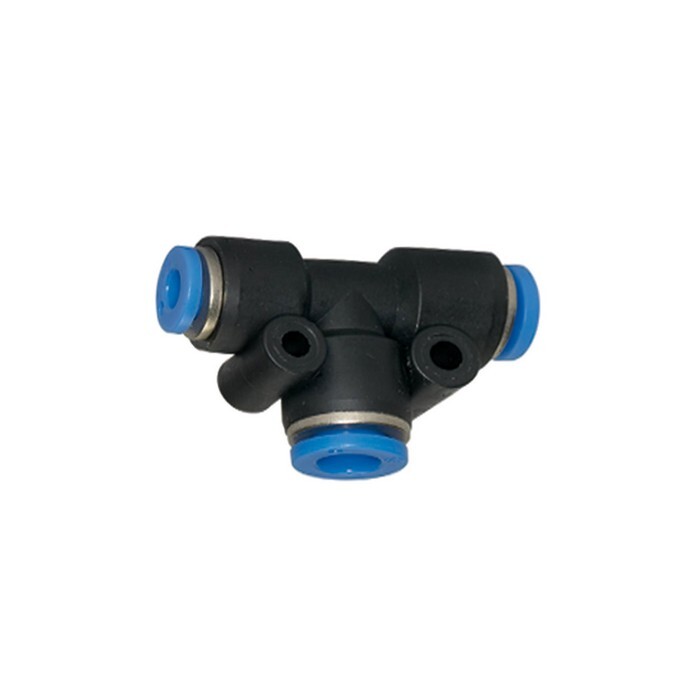

T-Steckverbinder reduziert
2x SD10, 1x SD8 Kunststoff, Blaue SerieArtikelnummer: 1114214Lieferantennummer: 138.1008EAN: 4047322026383
VPE (VE NW): 10 StückAusgabe:
1 StückPaketfähig
Artikel in 13 Varianten erhältlich:
Login
Beschreibung
T-Steckverbindung »Blaue Serie«, reduzierend, für Schlauch-Außen-Ø 2x10/1x8 mm, pmax kurzzeitig 15 bar, Kunststoff/MS vern.. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
Dichtmaterial
NBR
Empfohlener Schlauch
PU, PA (Nylon)
For outer hose Ø
2x10 / 1x8 mm
L1
27,9 mm
Lösering
Kunststoff
Material
Kunststoff bzw. Messing vernickelt
Medium
Druckluft
Product range
Blue series
Riegler article number
109841
Serie
Blaue Serie
Temperaturbereich max.
80 °C
Temperaturbereich min.
-20 °C
für Schlauch-Außen-Ø1
10 mm
für Schlauch-Außen-Ø2
8 mm
