T-Steckverschraubung
AG 1/4", SD8, O-Ring FKM metallica, Messing vernickelt, drehbarArtikelnummer: 1176167Lieferantennummer: 855.014-8Zolltarifnummer: 74122000EAN: 4047322279550
Ausgabe:
1 Stück
=
1 GebindePaketfähig
Artikel in 14 Varianten erhältlich:
Login
Beschreibung
T-Steckverschraubung »metallica«, drehbar, G 1/4 a., für Schlauch-Außen-Ø 8 mm, Arbeitsdruck -0,98 bis 16 bar, Messing vernickelt . Schnellsteckverbindungen komplett aus Messing vernickelt. Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet. Die konischen Gewinde sind mit der Dispersion preCOTE 5 beschichtet, so dass alle Verbindungen dieser Serie auch bei hohen Temperaturen eingesetzt werden können (Medium Druckluft).
Spezifikationen
Arbeitsdruck max.
16 bar
Arbeitsdruck min.
-0,98 bar
Betriebstemperatur max.
150 °C
Betriebstemperatur min.
-20 °C
Gewinde
G 1/4 AG

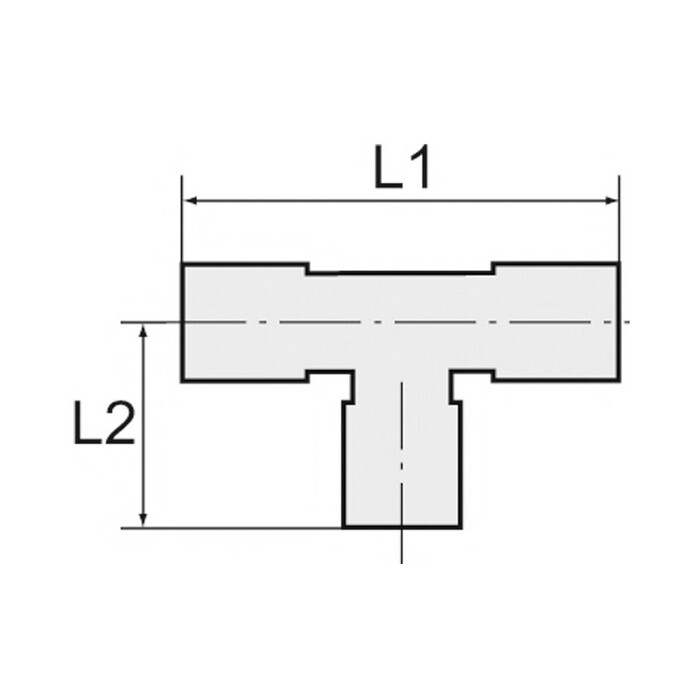

L1
47,0 mm
L2
24,0 mm
Lösering
Messing vernickelt
Material
Messing vernickelt
Medium
Druckluft
Product range
metallica
Riegler article number
108924
SW
13 mm
Spannring
Edelstahl
für Schlauch-Außen-Ø
8 mm
