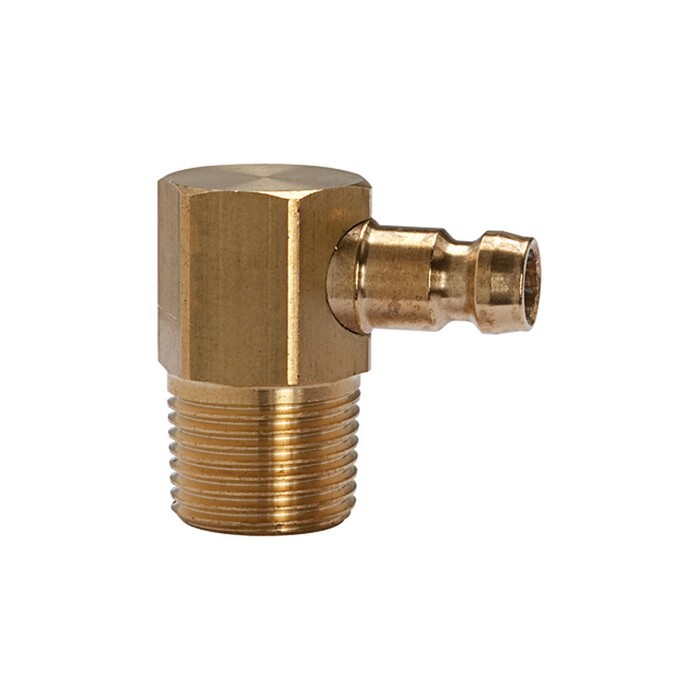

Temperiereinstecknippel
DN6 90°, AG 3/8"R, L 30 mm MessingArtikelnummer: 1243791Lieferantennummer: 270.806Zolltarifnummer: 74122000EAN: 4047322258463
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Temperier-Einstecknippel DN 6, 90°, Außengewinde, Messing vern., R 3/8, PN max. 15 bar, Mediums-/Umgebungstemp. -20 °C bis 160 °C. Kompatibel mit System HASCO Z 8. Für Temperieranwendungen mit Heiß- oder Kaltwasser bzw. Temperieröl z.B. für Kühlkreisläufe an Kunststoffmaschinen. Wahlweise mit freiem Durchgang, einseitig oder beidseitig absperrend. Alle Außengewindekupplungen mit Innenkegel DIN 3863.
Spezifikationen
Betriebsdruck max.
15 bar
Dichtmaterial
FKM (PTFE-beschichtet)
Feder
Edelstahl
Gewinde
R 3/8 AG
Kugel
Edelstahl
Länge
30,0 mm
Material
Messing vernickelt
Medium
Luft, Wasser, Öl, Vakuum
Mediumstemperatur max.
160 °C
Mediumstemperatur min.
-20 °C
Riegler article number
107950
SW
17 mm
Sprengring
Edelstahl
Umgebungstemperatur max.
160 °C
Umgebungstemperatur min.
-20 °C
