Verbindungssatz für Verstellschlitten GN X-Y

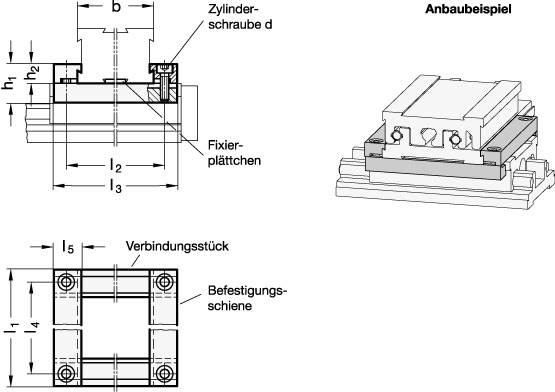

Mit Verbindungssätzen GN 900.2 werden zwei Verstellschlitten GN 900 miteinander so verbunden, dass eine X-Y Achsenkonfiguration entsteht. Die Montage erfolgt dabei über ein Klemmsystem, so dass keinerlei Befestigungsbohrungen im Schlitten selbst erforderlich sind. Gleichzeitig kann der Innenschlitten der Y-Achse in einem begrenzten Bereich verschoben werden. Das Fixierplättchen dient der 90° Ausrichtung und Justierung der X-Y Achskonfiguration. Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
