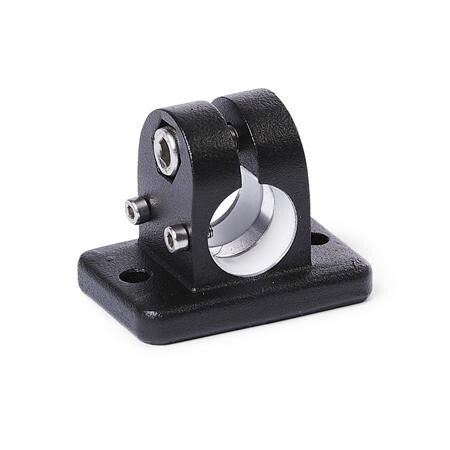

Verfahrschlitten Flanschform
GN 145.1-G18-2-SWAL - Aluminium
Artikelnummer: 1189271Lieferantennummer: 145.1-G18-2-SWEAN: 4045525689213
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Flansch-Verfahrschlitten GN 145.1 basieren auf Flansch-Klemmverbindern. Durch zusätzlich eingebrachte Befestigungsbohrungen wird die Verbindung zum Mitnehmer einer Lineareinheit hergestellt. Bohrungen mit der Bezeichnung „G" sind mit Gleiteinsätzen ausgestattet. Über die Schraubstelle z kann das Laufspiel der Führungsbohrungen d1 eingestellt oder der Verfahrschlitten nach erfolgter Verstellung geklemmt werden. Wenn die Klemmung schnell und werkzeuglos erfolgen soll, kann die Zylinderschraube durch einen in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.
Spezifikationen
Bohrung x2
G 18
Gewicht
0.057 kg
Kennziffer
2 - mit Edelstahl-Zylinderschraube ISO 4762
Oberfläche
SW - schwarz, RAL 9005, strukturmatt
RoHS
Ja
Werkstoff
AL - Aluminium
Zubehörempf. Klemmhebel GN 911 für zl3
45
d1
G - mit Gleiteinsatz
d2
5.5
d3 Befestigungsschraube am Mitnehmer
M 3
k Klemmlänge
25
l1
40
l2
25
m
18
t
7
x
35
x3
63
y1
50
y2
38
z Schraubstelle
M6-20
