Verriegelung mit Griffschale

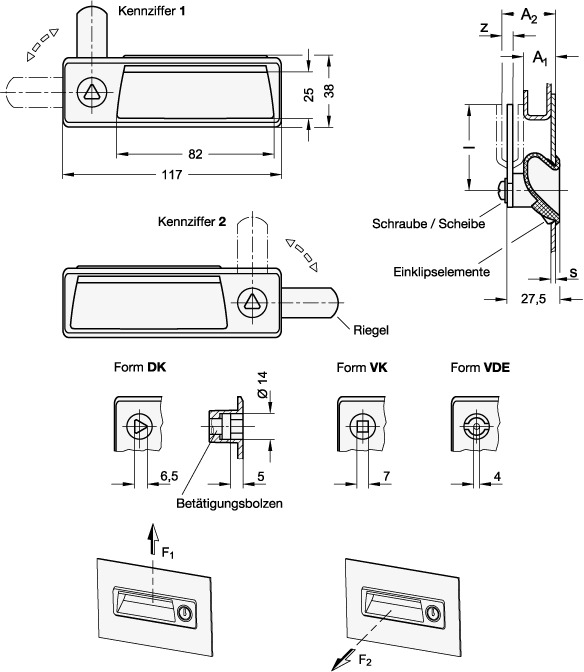

Verriegelungen mit Griffschale GN 731.5 werden eingesetzt, wenn der Anwendungsfall, neben der Verriegelungsmechanik, ein Bedienelement erfordert und dieses nicht vorstehen soll. Sie verriegeln durch eine auf 90° begrenzte Drehung der Betätigung, welche den Riegel in die Schließposition hinter den Türrahmen bewegt. Durch verschieden gekröpfte Riegel lässt sich ein Riegelabstand A1 bzw. A2 von 20 bis 26 mm abdecken. Die Riegellänge ist ebenso wählbar. Die Angaben zur Belastbarkeit F1 und F2 wurden bei einer Wandstärke s = 1,5 mm ermittelt. Die Verriegelungen mit Griffschale GN 731.5 werden mit lose beigelegtem Riegel geliefert.
