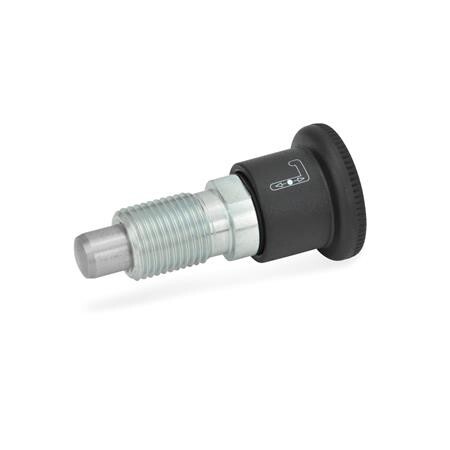

Verriegelungsbolzen mit Knopf

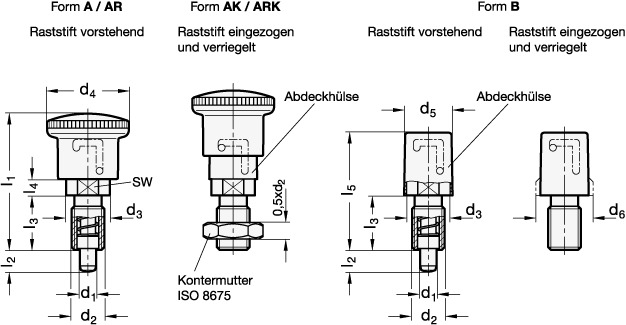

Unbetätigt ist der Raststift der Verriegelungsbolzen GN 816 vorstehend. Zum Einziehen wird er gegen die Federkraft bewegt und in der Endstellung durch Drehen um 90° gehalten. Die Form der Führungskurve sichert den Raststift gegen ein unbeabsichtigtes Zurückstellen. Bei Knopfbetätigung (Form AR / ARK) weist die sichtbare rote Abdeckhülse optisch auf den Verriegelungszustand hin: Raststift nicht vorstehend. In der Ausführung mit Schlüsselbetätigung (Form B / BK) ist zum Bewegen des Raststiftes ein Schlüssel erforderlich. Bei dieser Sicherheitsvariante erschwert eine Abdeckhülse darüber hinaus ein unbefugtes Herausschrauben des Verriegelungsbolzens. Außerdem vermeidet die Abdeckhülse eine Funktionsstörung durch Verschmutzung.
