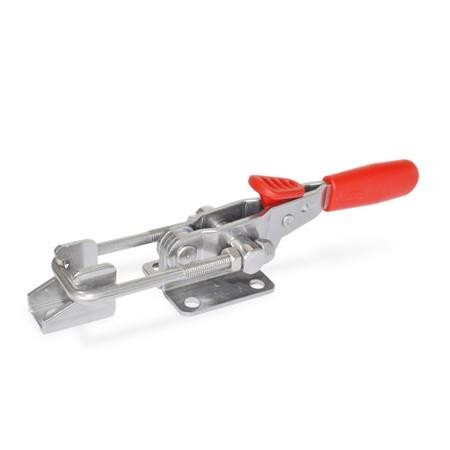

Verschluß-Spanner
GN 851.3-320-T6-A4 Edelstahl A4A4 - Edelstahl
Artikelnummer: 1353734Lieferantennummer: 851.3-320-T6-A4Zolltarifnummer: 82057000EAN: 4045525127449
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Login
Beschreibung
Edelstahl-Verschlussspanner GN 851.3 sind kompakt gestaltet und können für hohe Haltekräfte eingesetzt werden. Beim Schließen des Spanners schnappt ein Sicherungshaken am Grundkörper formschlüssig ein. So wird ein unbedachtes oder durch Vibrationen verursachtes Lösen aus der Spannstellung verhindert. Zum Öffnen wird der Sicherungshaken per Einhandbedienung entriegelt. Der Zugbügel kann innerhalb des Verstellweges justiert werden. Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.
Spezifikationen
FH Haltekraft
3200 N
FH in N Haltekraft
3200
Form
T6 - mit Zugbügel, mit Gegenhalter
Gewicht
0.295 kg
Größe
320
RoHS
Ja
Werkstoff
A4 - Edelstahl
a
16
b1
40
b2
44
b3
32
b4
28
b5
22
d1
M 6
d2
6.5
h1
45
h1 ≈
45
h2
25
l1
166
l1 ≈
166
l2 min.
20
l2min.
20
m1
32
m2
10.5
m3
19
m4
7
m5
14.3
r bei w2 = 0
54
r ≈bei w2 = 0
54
s
3
w1 Hub
35
w2 Verstellweg
13
w2 ≈Verstellweg
13
