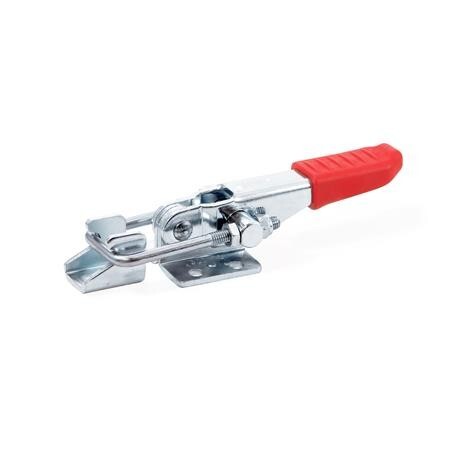

Verschluss-Spanner Zug
GN 851-160-T2 Bügel/Arm par. zu Bef.EbeneC 10 - Case-hardening steel C 10
Artikelnummer: 1076836Lieferantennummer: 851-160-T2Zolltarifnummer: 82057000EAN: 4045525386808
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
der Zugbügel kann innerhalb des Verstellweges justiert werden · in Spannstellung stehen Zugbügel und Spannarm parallel zur Befestigungsebene des Verschluss-Spanners Weitere technische Eigenschaften: · m4: 5mm · d2: 4,3mm · h1: 26mm · b4: 20mm · b2: 28mm · d1: M 4mm · s: 2mm · m2: 5mm · b5: 14mm · b3: 21mm · h2: 18mm · m1: 19mm · l2 min.: 11mm · a: 12mm · m3: 16mm · l1: 98mm · r: 37mm · b1: 26mm · m5: 10mm
Spezifikationen
A
12
Ausführung
Stahl
FH Haltekraft
1600 N
FH in N holding force
1600
Form
T2 - with drawbar, with counterholder
Gewicht
0.084 kg
Größe
160
L1
98
Material
C 10 - Case-hardening steel C 10
Pos.
1
RoHS
Ja
b1
26
b2
28
b3
21
b4
20
b5
14
d1
M 4
d2
4.3
h1
26
h1 ≈
26
h2
18
l1 ≈
98
l2 Min.
11
l2min.
11
m1
19
m2
5
m3
16
m4
5
m5
10
r bei w2 = 0
35
r ≈at w2 = 2
35
s
2
w1 Hub
25
w2 Verstellweg
11
w2 ≈Adjustment range
11
