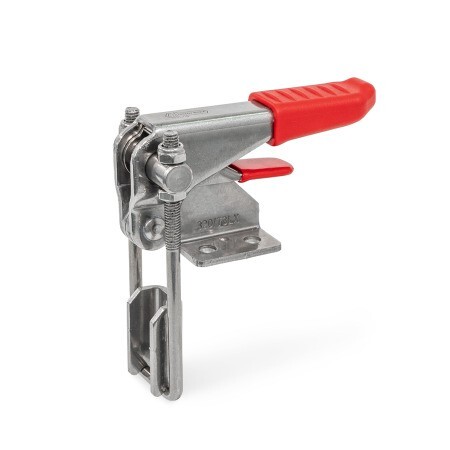

Verschlussspanner
851.4-320-T3L-NI EdelstahlNI - Edelstahl
Artikelnummer: 1834848Lieferantennummer: 851.4-320-T3L-NIZolltarifnummer: 82057000EAN: 4063632001155
Ausgabe:
1 StückPaketfähig
Nettopreis: Preis auf Anfrage
Login
Beschreibung
Verschlussspanner GN 851.4 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben. Der Zugbügel kann innerhalb des Verstellweges justiert werden. In Spannstellung steht der Zugbügel senkrecht zum Spannarm und zur Befestigungsebene des Verschlussspanners. Neben den obigen Standardabmessungen der Zugbügel werden unter GN 951.1 weitere Ausführungen angeboten.
Spezifikationen

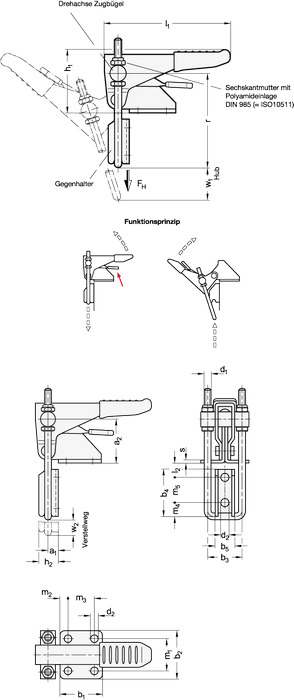

A1
8
FH in N Haltekraft
3200
Form
T3L - mit Zugbügel, mit Gegenhalter
Gewicht
0.343 kg
Größe
320
RoHS
Ja
Werkstoff
NI - Edelstahl
a2
37
b1
36
b2
44
b3
32
b4
37
b5
22
d1
M 6
d2
6.5
h1
54
h2
15
l1 ≈
106
l2min.
6
m1
25.5
m2
8.5
m3
19
m4
10.5
m5
20.5
r ≈bei w2 = 0
78
s
3
w1
53
w2 ≈Verstellweg
21
