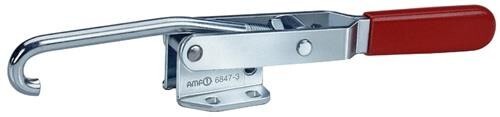

Verschlussspanner
Gr.1, verzinkt AMF 6847Artikelnummer: 1021601Lieferantennummer: 94524EAN: 4020772094522
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
verzinkt · passiviert· · Weitere technische Eigenschaften: · S: 45mm · B1: 16-23mm · C: 19mm · B2: 35-42mm · E2: 35-42mm · D: 5,3mm · E1: 17-24mm · G: 4,5mm · L1: 62,6mm · H1: 34,5mm · H2: 111mm · Armlänge: 62,6 mm · L: 31mm · Bohrungs-Ø: 4,5mm · K: 6mm · R: 4,5mm · M: 26-30mm · H: 22,7mm · N: 40mm
Spezifikationen
Bauart
horizontal
Bohrungsabstand innen
17-24 / 35-42 mm
Gegenhalterhöhe
22,7 mm
Größe
1
Höhe gespannt
34,5 mm
Höhe geöffnet
111 mm
Material
verzinkt
Spannweite
16-23 / 35-42 mm
Verstellweg
8 mm
Zugkraft
2 kN
