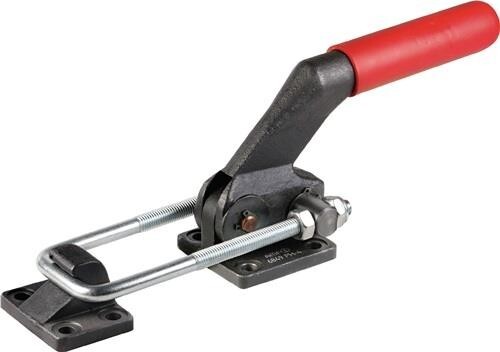

Verschlussspanner, schwer
Gr.5, hohe Haltekräfte AMF 6849PHArtikelnummer: 1021600Lieferantennummer: 93856EAN: 4020772093853
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
schwer · für hohe Haltekräfte · Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert · der Spannbolzen ist mit Sicherungsringen mittig positioniert · Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert · Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt · Weitere technische Eigenschaften: · S: 47mm · C: 57mm · D: 12mm · G: 10,5mm · L1: 164mm · H1: 146mm · Armlänge: 164 mm · L: 86mm · Bohrungs-Ø: 10,5mm · F: 35mm · B: 49-114mm · Eigenschaft: schwer · K: 12,5mm · E: 28-93mm · M: 57mm · H: 32mm · N: 82mm
Spezifikationen
Bauart
horizontal
Bohrungsabstand innen
28-93 mm
Gegenhalterhöhe
32 mm
Größe
5
Material
Stahlguss brüniert
Spannweite
49-114 mm
Verstellweg
65 mm
Zugkraft
27 kN
