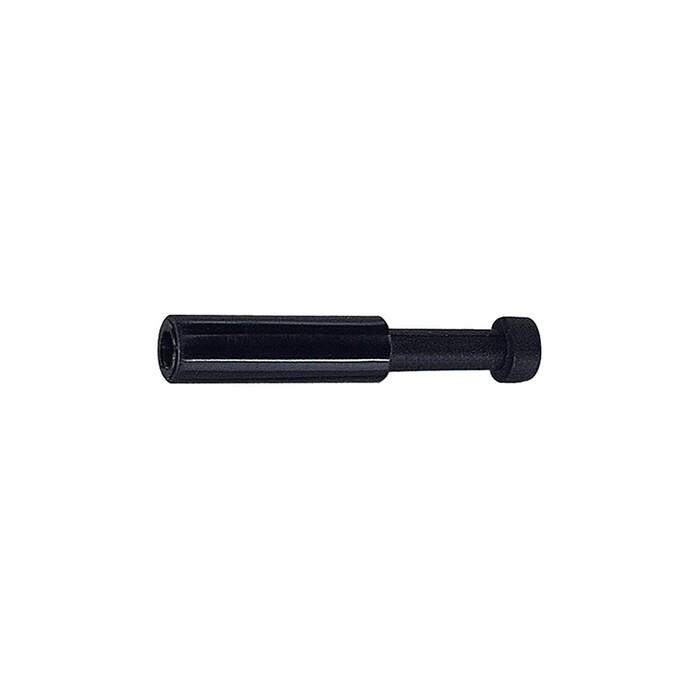

Verschlussstecker Blaue Serie für
Schlauch-Außen-Ø 16 mmArtikelnummer: 1373904Lieferantennummer: 144.016EAN: 4047322499743
Ausgabe:
1 StückPaketfähig
Artikel in 6 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Verschlussstecker »Blaue Serie«, Stecknippel 16 mm, pmax kurzzeitig 15 bar, Kunststoff. Unsere Schnellsteckverbinder-Serie aus Kunststoff bzw. vernickeltem Messing. Die Teile sind einsetzbar in Verbindung mit Kunststoffschläuchen und Kunststoffrohren. Nur für den Einsatz in Kombination mit Schnellsteckverbindungen der »Blauen Serie« empfohlen. Die Eignungsprüfung für den Einsatz mit anderen Serien obliegt dem Anwender.
Spezifikationen
Application range
Air, vacuum
Arbeitsdruck max.
10 bar
Arbeitsdruck max. kurzzeitig
15 bar
Arbeitsdruck min.
-0,95 bar
L1
49,0 mm
Loosening ring
Plastic
Material
Plastic or nickel-plated brass
Medium
Druckluft
Plug nipple
16 mm
Product range
Blue series
Recommended hose
PU or PA (nylon)
Riegler article number
135835
Serie
Blaue Serie
Temperature range max.
80 °C
Temperature range min.
-20 °C
