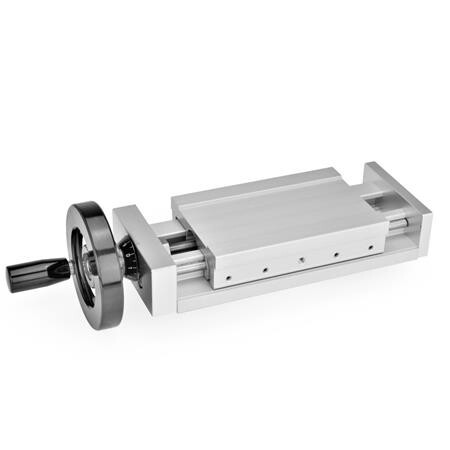

Verstellschlitten mit Handrad
GN 900-120-260-100-H-1 KlemmhebelAL - Aluminium
Artikelnummer: 1214484Lieferantennummer: 900-120-260-100-H-1EAN: 4045525508958
Ausgabe:
1 StückPaketfähig
Artikel in 16 Varianten erhältlich:
Preis und Bestand nach Login sichtbar
Beschreibung
Verstellschlitten GN 900 können zu den verschiedensten Achskonfigurationen kombiniert werden. Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen (GN 900.1, GN 900.2, GN 900.3) erlaubt eine schnelle und einfache Montage. Feinzustellung mit Skalenring 0,05 mm, mit digitalem Stellungsanzeiger 0,02 mm.
Spezifikationen
Breite b
120
Form
H - mit Handrad
Gewicht
3.502 kg
Kennziffer
1 - ohne Klemmhebel
RoHS
Ja
Werkstoff
AL - Aluminium
d1
M10 x 1
d2
M 5
d4
100
h1
26.3
h2
45
h3
46
h4
13.8
h5
10
l1 - l2
260-100
l3
160
l4
10
l5
18
l7
46
s
80
t
2
