Verteiler
NW7,2 mit 2 Kupplungen Stecknippel NW7,2 Messing, 255.02 & 243.03Artikelnummer: 1246399Lieferantennummer: 245.40Zolltarifnummer: 84812090EAN: 4047322368148
Ausgabe:
1 StückPaketfähig
Artikel in 2 Varianten erhältlich:
Login
Beschreibung

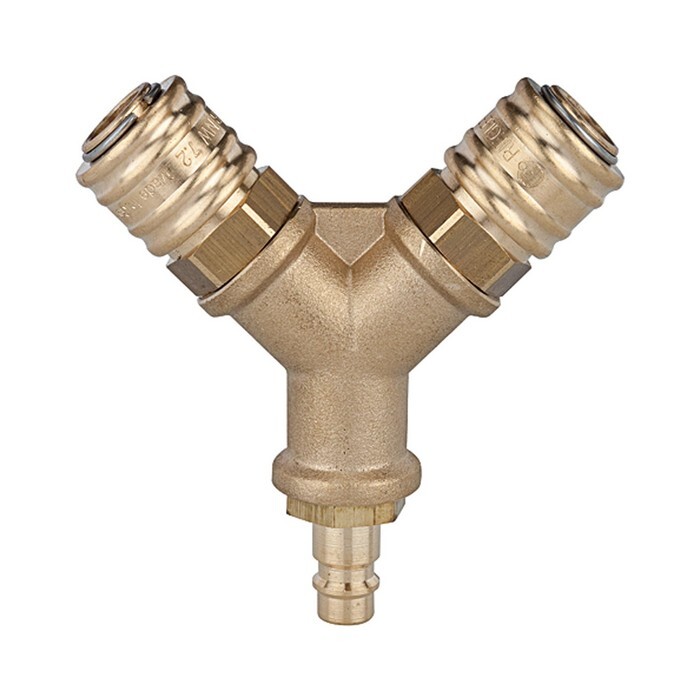

Verteiler mit 2 Schnellverschlusskupplungen NW 7,2, Messing blank, mit Stecknippel NW 7,2 - NW 7,8, G 1/2, Betriebsdruck 0-35 bar. 1-, 2- bzw. 3-fach-Verteilerstücke aus Messing blank, fertig konfektioniert mit Schnellverschlusskupplung NW 7,2. Wahlweise mit Anschlussgewinde innen oder außen bzw. Stecknippel zum Adaptieren in eine bestehende Schnellverschlusskupplung NW 7,2 bis NW 7,8.
Spezifikationen
Anschluss
Nippel NW 7,2 - 7,8 / G 1/2
Betriebsdruck max.
35 bar
Betriebsdruck min.
0 bar
Breite
95,0 mm
Dichtmaterial
Industrieklebstoff, mittelfest
Gehäuse
Messing blank
Höhe
100,0 mm
Kupplungen
NW 7,2, Messing blank, G 1/2 AG
Mediumstemperatur max.
100 °C
Mediumstemperatur min.
-20 °C
Riegler article number
107263
Sicherung
Industrieklebstoff, mittelfest
Umgebungstemperatur max.
100 °C
Umgebungstemperatur min.
-20 °C
bestehend aus Verteiler
Messing blank, G 1/2 IG
