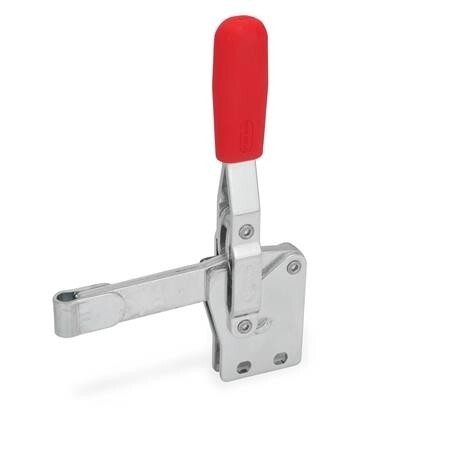

Vertikal-Spanner, Fuß senkrecht
GN 810.1-75-FC 10 - Einsatzstahl C 10
Artikelnummer: 1176884Lieferantennummer: 810.1-75-FZolltarifnummer: 82057000EAN: 4045525897564
Ausgabe:
1 StückPaketfähig
Artikel in 18 Varianten erhältlich:
Login
Beschreibung
Schnellspanner GN 810.1 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in gleicher Richtung. In Spannstellung befindet sich der Betätigungshebel in vertikaler Position. Schnellspanner mit offenem Spannarm nehmen in der Form B über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form BC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten. Schnellspanner in der Form F können durch Anschweißen der mitgelieferten Halteschelle auf besondere Anforderungen angepasst werden.
Spezifikationen
FH Haltekraft
750 N
FH in N Haltekraft
750
Form
F - massiver Spannarm mit Halteschelle zum Anschweißen
Form F
67
Gewicht
0.101 kg
Größe
75
RoHS
Ja
Werkstoff
C 10 - Einsatzstahl C 10
b1
29
b2
8
b3
4
d1
M 5
d2
4.5
d2 ≈
4.5
h1
109
h1 ≈
109
h2
32
h3
11
l1 Form b Form BC
66.5
l1 ≈Form BForm BC
66.5
l3 max.
41
l3max.
41
m1
15
m2
16
m3
5
m4
5
r
62.5
r ≈
62.5
s
4
