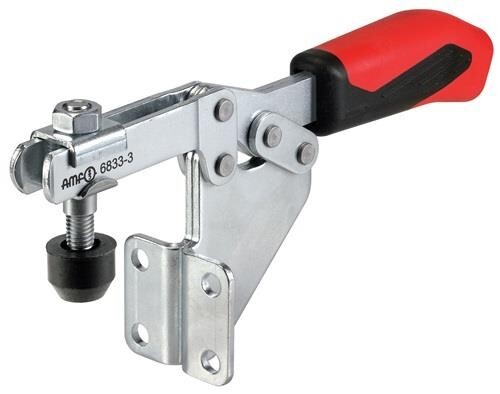

Waagrechtspanner
Gr.1, verzinkt, Haltearm offen mit Winkelfuß, AMF 6833Artikelnummer: 1021628Lieferantennummer: 93179EAN: 4020772093174
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit Winkelfuß· · Weitere technische Eigenschaften: · C: 13,5mm · D: 5,2mm · a: 90° · Andrückschraube: M5 x 30 · L1: 120mm · F1: 0,8kN · Gesamthöhe: 68mm · Bauart: Winkelfuß · F: 4mm · P: 28mm · K: 8mm · A: 5mm · H1: 68mm · H2: 49mm · I: 10mm · F2: 1,1kN · B: 32mm · E: 18,5mm · M: 19mm · H: 57mm · N: 31mm · Gesamtlänge: 120mm
Spezifikationen
Bohrungs-Ø
5,2 mm
Größe
1
Haltekraft F1
0,8 kN
Haltekraft F2
1,1 kN
Höhe gespannt
68 mm
Länge gespannt
120 mm
Spannhöhe
57 mm
Spannweite
18,5 mm
