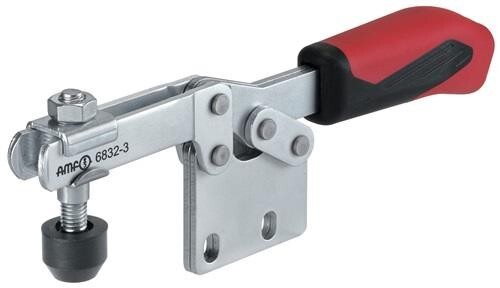

Waagrechtspanner
Gr.1, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6832Artikelnummer: 1021621Lieferantennummer: 93211EAN: 4020772093211
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · C: 13-14,5mm · D: 5,2mm · Andrückschraube: M5 x 30 · HW min.: 8mm · L1: 120mm · F1: 0,8kN · Gesamthöhe: 42mm · L: -mm · O: 5mm · a*: 90° · Bauart: senkrechter Fuß · F: 8mm · P: 34mm · K: 5,5mm · A: 5mm · HW max.: 15mm · H1: 43mm · H2: 49mm · M1: 24,5mm · I: 10mm · F2: 1,1kN · B: 42mm · E: 18,5mm · M: 23,5-25,5mm · H: 31,5mm · N: 18mm · Gesamtlänge: 119mm · D1: -mm
Spezifikationen
Bohrungs-Ø
5,2 mm
Größe
1
Haltekraft F1
0,8 kN
Haltekraft F2
1,1 kN
Höhe gespannt
43 mm
Länge gespannt
120 mm
Spannhöhe
31,5 mm
Spannweite
18,5 mm
