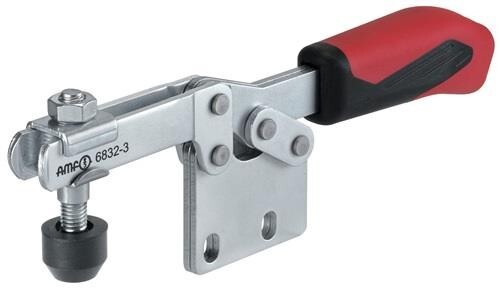

Waagrechtspanner
Gr.2, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6832Artikelnummer: 1021622Lieferantennummer: 93229EAN: 4020772093228
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · C: 26mm · D: 5,6mm · Andrückschraube: M6 x 35 · HW min.: 15mm · L1: 164mm · F1: 1kN · Gesamthöhe: 59mm · L: 12,7mm · O: 5mm · a*: 90° · Bauart: senkrechter Fuß · F: 16mm · P: 38mm · K: 6mm · A: 6mm · HW max.: 22mm · H1: 61mm · H2: 68mm · M1: 34mm · I: 13,2mm · F2: 1,2kN · B: 64mm · E: 32mm · M: 29,5-34mm · H: 40mm · N: 21mm · Gesamtlänge: 162mm · D1: 5,6mm
Spezifikationen
Bohrungs-Ø
5,6 mm
Größe
2
Haltekraft F1
1 kN
Haltekraft F2
1,2 kN
Höhe gespannt
61 mm
Länge gespannt
164 mm
Spannhöhe
40 mm
Spannweite
32 mm
