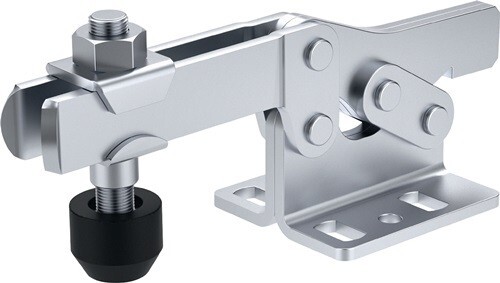

Waagrechtspanner
Gr.3, ohne Handgriff Fuß waagerecht, AMF 6837MArtikelnummer: 1288531Lieferantennummer: 94201EAN: 4020772094201
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · für abnehmbaren Handgriff · um Störkonturen in der Anwendung zu vermeiden, kann bei diesem Waagrechtspanner, nach dem Öffnen oder Schließen, der Handgriff entfernt werden · Handgriff Nr. 6837H muss separat bestellt werden · Weitere technische Eigenschaften: · C: 25,7mm · D: 6,5mm · a: 90° · Andrückschraube: M8 x 45 · G: 15mm · HW min.: -2mm · L1: 134mm · F1: 1,8kN · L: 13mm · Bauart: waagrechter Fuß · F: 14mm · P: 50mm · K: 7mm · A: 8mm · HW max.: 9mm · H1: 48,5mm · M1: 31,6mm · F2: 2,5kN · I: 15mm · B: 73mm · E: 38mm · M: 22-31,8mm · H: 32mm · N: 45,5mm · D1: 5,1mm
Spezifikationen
Ausstattung
ohne Handgriff
Bohrungs-Ø
6,5 mm
Größe
3
Haltekraft F1
1,8 kN
Haltekraft F2
2,5 kN
Höhe gespannt
48,5 mm
Höhe geöffnet
48,5 mm
Länge gespannt
134 mm
Spannhöhe
32 mm
Spannweite
38 mm
