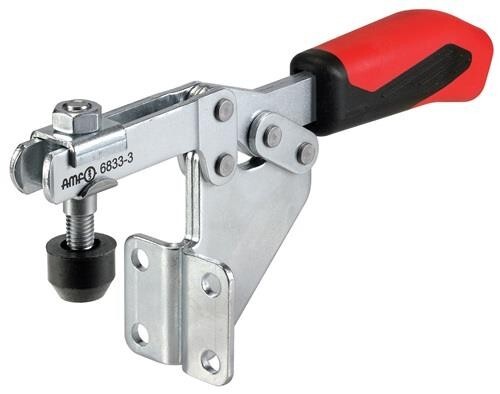

Waagrechtspanner
Gr.3, verzinkt, Haltearm offen mit Winkelfuß, AMF 6833Artikelnummer: 1021625Lieferantennummer: 93336Zolltarifnummer: 84662020EAN: 4020772093334
Ausgabe:
1 StückPaketfähig
Login
Beschreibung
mit Winkelfuß Weitere technische Eigenschaften: · F: 6,5mm · Bauart: Winkelfuß · P: 38mm · Gesamthöhe: 86mm · K: 7mm · C: 24mm · D: 6,8mm · a: 90° · F1: 1,8kN · Andrückschraube: M8 x 45 · L1: 206mm · I: 15mm · F2: 2,5kN · B: 59mm · H: 70mm · N: 42,5mm · E: 37mm · M: 28,5mm · A: 8mm · H2: 86mm · H1: 86,5mm · Gesamtlänge: 206mm
Spezifikationen
Borehole-Ø
6,8 mm
Clamping height
70 mm
Clamping range
37 mm
Größe
3
Haltekraft F1
1,8 kN
Haltekraft F2
2,5 kN
Höhe gespannt
86,5 mm
Length tensioned
206 mm
