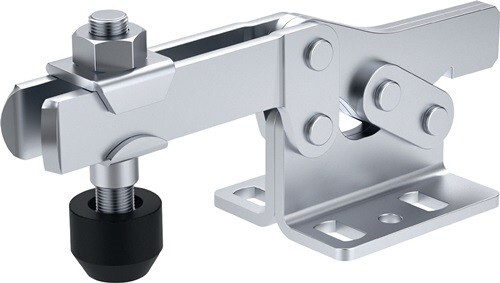

Waagrechtspanner
Gr.4, ohne Handgriff Fuß waagerecht, AMF 6837MArtikelnummer: 1288533Lieferantennummer: 94268EAN: 4020772094263
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · für abnehmbaren Handgriff · um Störkonturen in der Anwendung zu vermeiden, kann bei diesem Waagrechtspanner, nach dem Öffnen oder Schließen, der Handgriff entfernt werden · Handgriff Nr. 6837H muss separat bestellt werden · Weitere technische Eigenschaften: · C: 41,5mm · D: 8,5mm · a: 90° · Andrückschraube: M8 x 65 · G: 15mm · HW min.: -4mm · L1: 191mm · F1: 2kN · L: 20,5mm · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · M1: 43mm · F2: 3kN · I: 20mm · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · D1: 8,5mm
Spezifikationen
Ausstattung
ohne Handgriff
Bohrungs-Ø
8,5 mm
Größe
4
Haltekraft F1
2 kN
Haltekraft F2
3 kN
Höhe gespannt
75 mm
Höhe geöffnet
75 mm
Länge gespannt
191 mm
Spannhöhe
45 mm
Spannweite
63 mm
