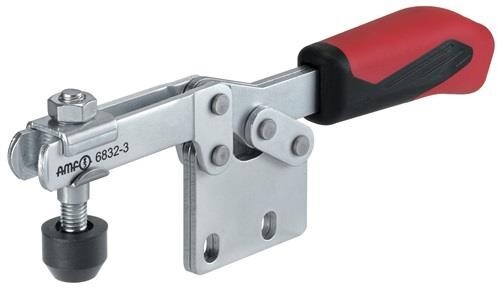

Waagrechtspanner
Gr.4, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6832Artikelnummer: 1021626Lieferantennummer: 93245EAN: 4020772093242
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: 17,5mm · L1: 287mm · F1: 2kN · Gesamthöhe: 96mm · L: 20,5mm · O: 8mm · a*: 90° · Bauart: senkrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 46mm · H1: 97mm · H2: 115mm · M1: 59mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 52-59mm · H: 66,5mm · N: 34mm · Gesamtlänge: 281mm · D1: 8,5mm
Spezifikationen
Bohrungs-Ø
8,5 mm
Größe
4
Haltekraft F1
2 kN
Haltekraft F2
3 kN
Höhe gespannt
97 mm
Länge gespannt
287 mm
Spannhöhe
66,5 mm
Spannweite
63 mm
