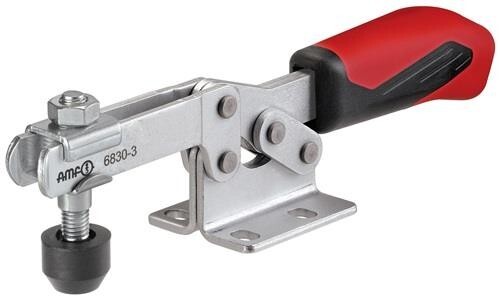

Waagrechtspanner
Gr.4, verzinkt, Haltearm offen waagrechtem Fuß, AMF 6830Artikelnummer: 1021619Lieferantennummer: 93047EAN: 4020772093044
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · Weitere technische Eigenschaften: · C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · Gesamthöhe: 74mm · L: 20,5mm · a*: 90° · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126mm · M1: 43mm · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · Gesamtlänge: 281mm · D1: 8,5mm
Spezifikationen
Bohrungs-Ø
8,5 mm
Größe
4
Haltekraft F1
2 kN
Haltekraft F2
3 kN
Höhe gespannt
75 mm
Länge gespannt
287 mm
Spannhöhe
45 mm
Spannweite
63 mm
