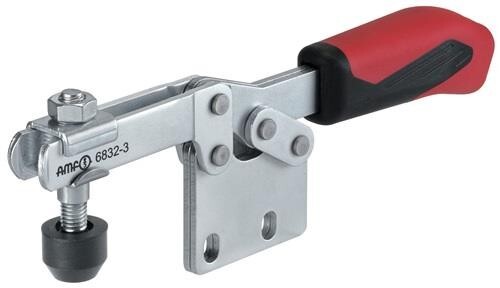

Waagrechtspanner
Gr.5, verzinkt, Haltearm offen senkrechtem Fuß, AMF 6832Artikelnummer: 1021627Lieferantennummer: 93252EAN: 4020772093259
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit senkrechtem Fuß · Weitere technische Eigenschaften: · A: 10mm · C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: 21,5mm · L1: 321mm · HW max.: 45mm · H1: 92,5mm · F1: 3kN · H2: 128mm · Gesamthöhe: 92mm · O: 10mm · L: -mm · M1: -mm · a: 90° · Bauart: senkrechter Fuß · F2: 5kN · I: 25mm · F: 16mm · B: 123mm · P: 77mm · K: 12,5mm · E: 78mm · M: 57mm · H: 65mm · N: 36mm · D1: -mm · Gesamtlänge: 321mm
Spezifikationen
Bohrungs-Ø
8,5 mm
Größe
5
Haltekraft F1
3 kN
Haltekraft F2
5 kN
Höhe gespannt
92,5 mm
Länge gespannt
321 mm
Spannhöhe
65 mm
Spannweite
78 mm
