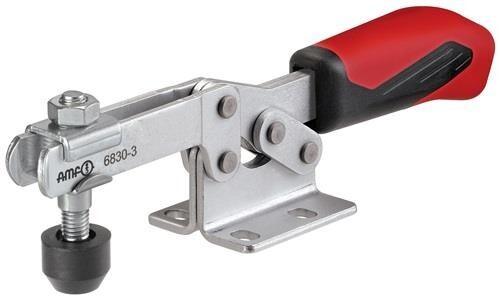

Waagrechtspanner
Gr.5, verzinkt, Haltearm offen waagrechtem Fuß, AMF 6830Artikelnummer: 1021620Lieferantennummer: 93054EAN: 4020772093051
Ausgabe:
1 StückPaketfähig
Preis und Bestand nach Login sichtbar
Beschreibung
mit waagrechtem Fuß · Weitere technische Eigenschaften: · C: 41,5mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: +1,7mm · L1: 321mm · F1: 3kN · Gesamthöhe: 73mm · a*: 90° · Bauart: waagrechter Fuß · F: 16mm · P: 77mm · K: 12,5mm · A: 10mm · HW max.: 25mm · H1: 73mm · H2: 128mm · I: 25mm · F2: 5kN · B: 123mm · E: 78mm · M: 41,5mm · H: 46mm · N: 58mm · Gesamtlänge: 321mm
Spezifikationen
Bohrungs-Ø
8,5 mm
Größe
5
Haltekraft F1
3 kN
Haltekraft F2
5 kN
Höhe gespannt
73 mm
Länge gespannt
321 mm
Spannhöhe
46 mm
Spannweite
78 mm
